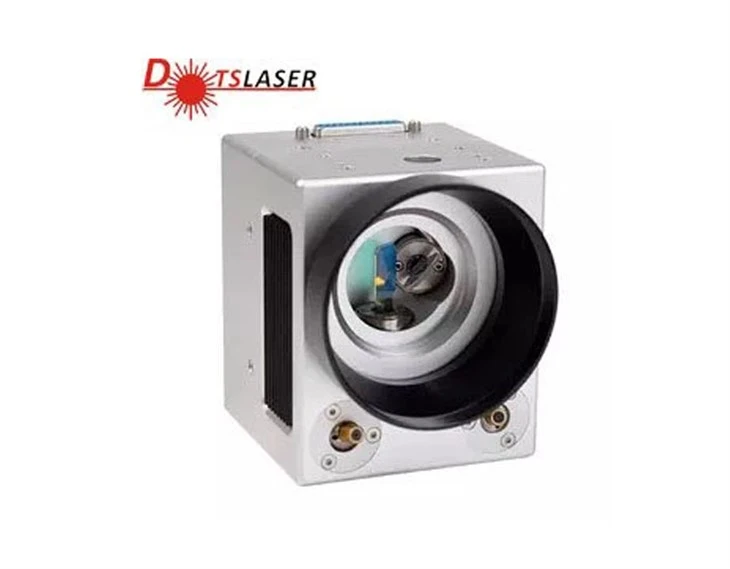

Pen sgan agorfa 10mm
Pen sgan agorfa 10mm
Disgrifiad o gynhyrchion

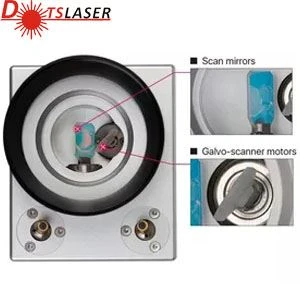

Mae pen sgan agorfa 10mm yn cyfeirio at y gydran o fewn system engrafiad laser sy'n cynnwys maint agorfa 10mm ar gyfer y drychau sganio. Mae pennau sganio, a elwir hefyd yn sganwyr galfanomedr neu sganwyr Galvo, yn gyfrifol am herio a chyfarwyddo'r trawst laser yn gywir i greu patrwm marcio neu engrafiad a ddymunir ar ddeunydd trwy symud y drychau yn gyflym yn fanwl gywir.
Yng nghyd -destun pen sgan gydag agorfa 10mm, mae maint agorfa lai yn nodweddiadol yn golygu y gall y sganiwr weithio ar gyflymder uchel a darparu mwy o gywirdeb, sy'n addas ar gyfer cymwysiadau sy'n gofyn am fanylion cymhleth ac engrafiadau manwl gywir. Yn gyffredinol, nid yw'r math hwn o faint agorfa i fod i ddarparu ar gyfer laserau pŵer uchel (sydd fel arfer yn gofyn am agorfeydd mwy), gan ei gwneud yn fwy addas ar gyfer cymwysiadau engrafiad pŵer is.
Wrth ddewis system engrafiad laser, ystyriwch faint yr agorfa yn seiliedig ar y manwl gywirdeb engrafiad gofynnol, cymhlethdod, ardal waith a phŵer laser. Bydd pen sgan agorfa 10mm yn perfformio'n dda ar gyfer manylion cymhleth mewn ardaloedd gwaith llai, ond ar gyfer prosiectau ar raddfa fwy neu'r rhai sydd angen laserau pŵer uchel, ystyriwch faint agorfa fwy.
Mae pen sgan agorfa 10mm yn synhwyrydd pellter optegol. Mae ganddo swyddogaeth auto-leoli CDD, swyddogaeth auto-gywiro a swyddogaeth iawndal codi a chrebachu. Mae'r peiriant torri laser yn drawst laser sy'n cael ei ollwng o'r laser, sy'n canolbwyntio i mewn i drawst laser dwysedd pŵer uchel gan y system llwybr optegol. Mae'r pelydr laser yn cael ei arbelydru i wyneb y darn gwaith i wneud i'r darn gwaith gyrraedd y toddi neu'r berwbwynt.
Mae gan ben sgan agorfa 10mm nodweddion cyflymder sganio cyflym, dyfnder hir y cae ac ongl sganio fawr. Mae'n ardderchog, yn gadarn ac yn hawdd ei weithredu. Mae gan y pen sgan hwn gyflymder efelychu uchel iawn, sŵn isel, cywirdeb uchel, a sefydlogrwydd tymheredd rhagorol. Mae ei ddrych trosglwyddo golau wedi'i wneud o ddeunydd tymherus arbennig gyda throsglwyddiad golau llyfn, ymwrthedd tymheredd uchel ac ymwrthedd cyrydiad.
1. Agorfa fewnbwn: 10 mm
2. Gradd dda o linelloldeb, drifft bach cydraniad uchel, lleoliad ailadroddus manwl gywir
3. Sganio cyflym, perfformiad sefydlog, drifft sero bach, gwrth-ymyrraeth gref
Cais 4.Extensive: Gwyriad laser a lleoleiddio dau ddimensiwn, ac ati.
5. Mae yna dri math y gellir dewis tonfedd: 10.6um, 1064nm a 355nm.
Paramedrau Technegol
|
Tymheredd Gwaith |
Gradd 0-45 |
|
|
Liniaroldeb |
99.9% |
|
|
GosodiadHamser |
Llai na neu'n hafal i0.5ms |
|
|
Drifft graddfa |
<40PPM/℃ |
|
|
SeroLuwchi |
<15μrad./ gradd |
|
|
Drifft tymor hir dros 8 awr |
<0.5mRad |
|
|
RmsCyfredol |
2.0A |
|
|
Cerrynt brig |
15A (Max) |
|
|
Sgan uchafPysgota |
±15raddfa |
|
|
Tymheredd Storio |
-10 i +60 gradd |
|
|
Phenderfyniad |
12cynffon |
|
|
Hailadroddadwyedd |
8% ce�rad |
|
|
MewnbynnerAgorfa |
10. 0 mm |
|
|
Dadleoliad trawst |
13.4mm |
|
|
FoduronMhwysedd |
120g |
|
|
Amledd |
Llai na neu'n hafal i 700Hz |
|
|
DonfeddOpsiynau |
355,532,840,1064,1550,10600, |
|
|
Manyleb Bwrdd Gyrru Servo |
||
|
Foltedd mewnbwn |
± 15vdc |
|
|
Signalau rhyngwyneb |
Digidol |
Xy 2-100 |
|
Analog |
±5V, ±10V |
|
|
Gwrthiant mewnbwn signal analog |
200KΩ±1% |
|
|
Gwrthiant mewnbwn signal lleoliad |
1KΩ±1% |
|
|
Ffactor graddfa mewnbwn signal |
0. 33v/ gradd |
|
|
Ffactor Graddfa Allbwn Signal Sefyllfa |
0. 33v/ gradd |
|
|
Tymheredd Gwaith |
Gradd 0-45 |
|
|
Dimensiwn (L × W × H) |
75 × 50 × 28mm |
|

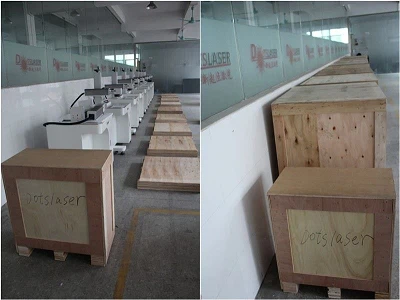

Pacio bob dydd

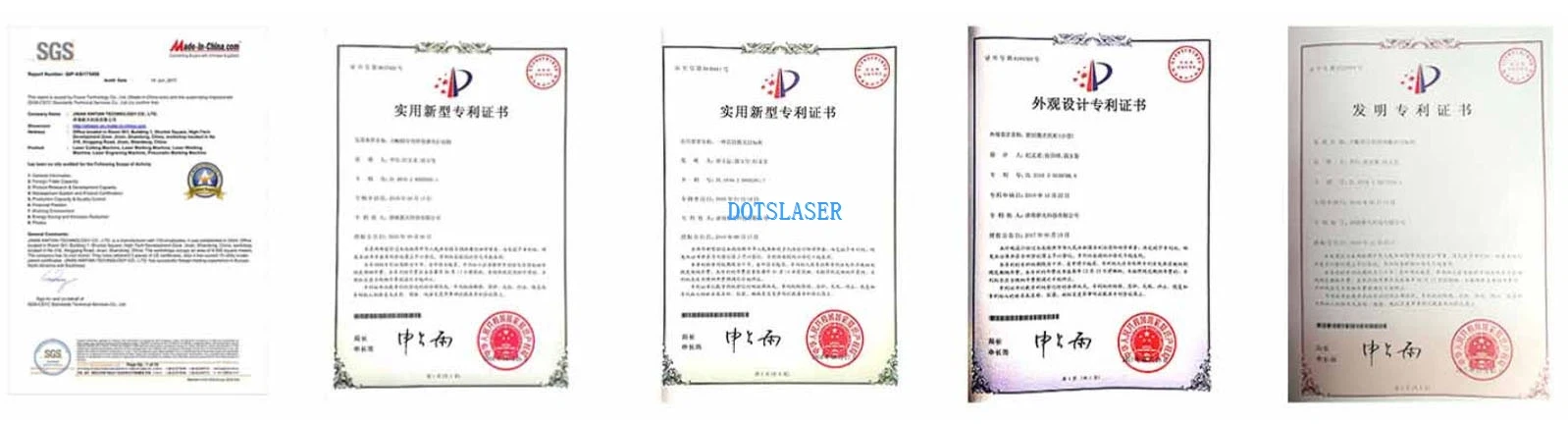

Nhystysgrifau
